HF-LEISTUNGSVERSTÄRKER

500 MHz - 2.5 GHz / 50 Watts

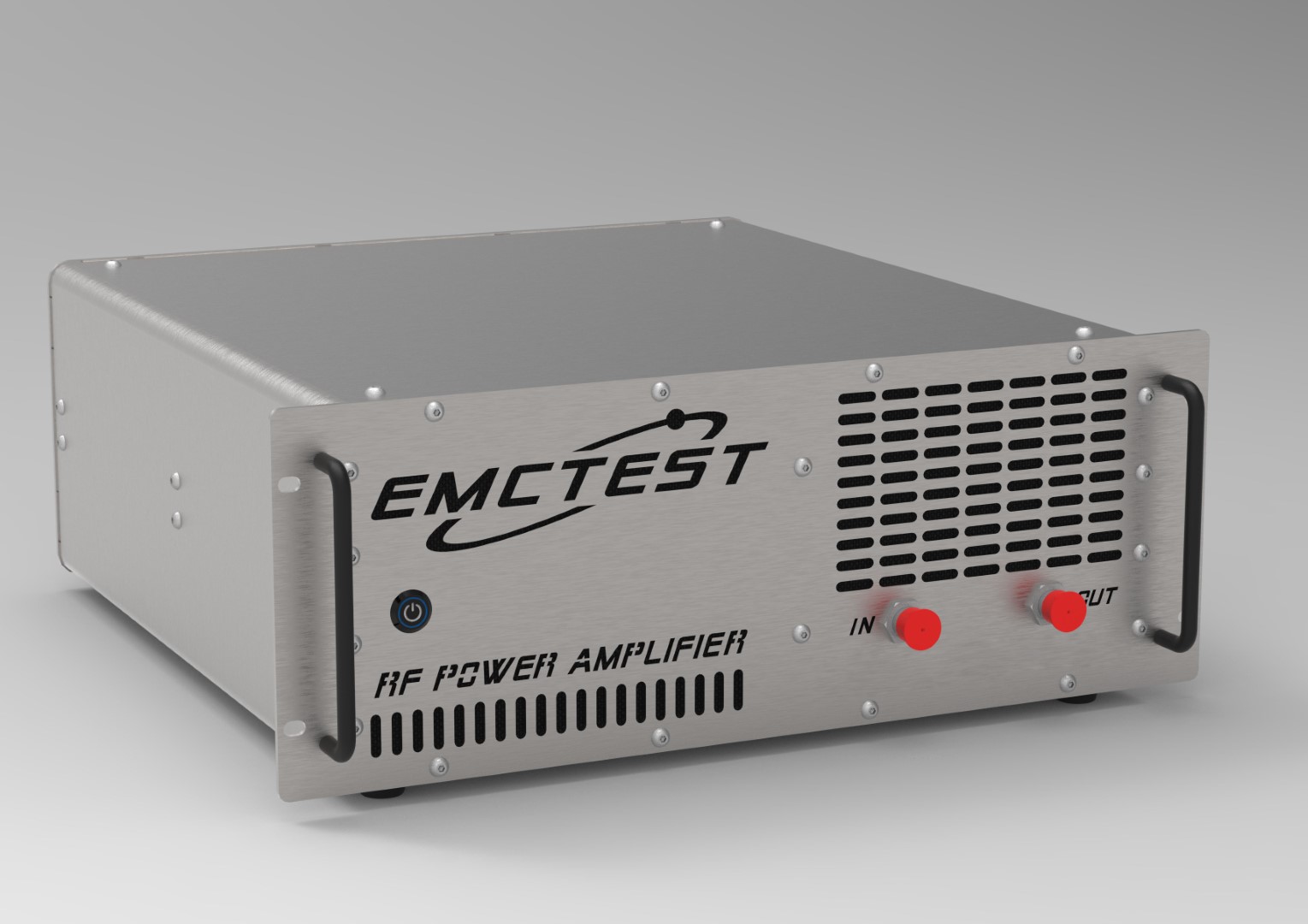

Der EMC05G2G547C ist ein Multioktav-Hochleistungsverstärker, der zwischen 500 MHz und 2,5 GHz arbeitet.

Angetrieben durch fortschrittliche Galliumnitrid (GaN)-Festkörpertechnologie liefert es eine typische gesättigte Ausgangsleistung von 50 W (47 dBm) mit einer Verstärkung von 47 dB. Dieser Verstärker bietet modernste Leistungsleistung mit hervorragender Effizienz und Linearität und eignet sich daher ideal für Multi-Oktaven-Hochleistungs-HF-Anwendungen, EMV-Immunitätstests und Labormessungen.

Hauptmerkmale

Solid-State-Design der Klasse AB – Bewährte Architektur für Haltbarkeit und Leistung
Ultrabreitbandbetrieb – Sofortige Abdeckung über das gesamte Frequenzband
Unterstützt CW-, AM- und FM-Modulationen – andere Formate auf Anfrage erhältlich
Integrierte Steuerung & Schutz – Intelligente Schaltungen gewährleisten einen sicheren und optimalen Betrieb
Stapelbar und Rack-montierbar – Einfache Integration in Labor- und Testaufbauten
Vielseitig – Ideal für eine Vielzahl von Labortestanwendungen
Hohe Effizienz und robuste Konstruktion – Gebaut für den Einsatz in rauen Umgebungen
Kein Schnickschnack – Ein-Knopf-Bedienung und schon kann es losgehen

Spezifikationen

Frequenzbereich	500 MHz - 2,5 GHz
Sättigungsleistung (Psat)	50 W (typisch) bei 47 dBm
Kraftgewinn	47 dB (typisch)
Verstärkungswelligkeit	± 2,0 dB (max.)
Harmonische (@ 50W)	-15 dBc (typisch)
Falsche Signale	-60 dBc (typisch)
Eingangsrückflussdämpfung	-10 dB (typisch)
Stromversorgung	100–240 V bei 50/60 Hz
Anschlüsse	N-Typ-Präzisionsbuchse
Kühlung	Zwangsluft
Abmessungen (LxBxH)	485 x 482 x 180 mm
Gewicht	20 kg
Betriebstemp	-40 bis +60 °C

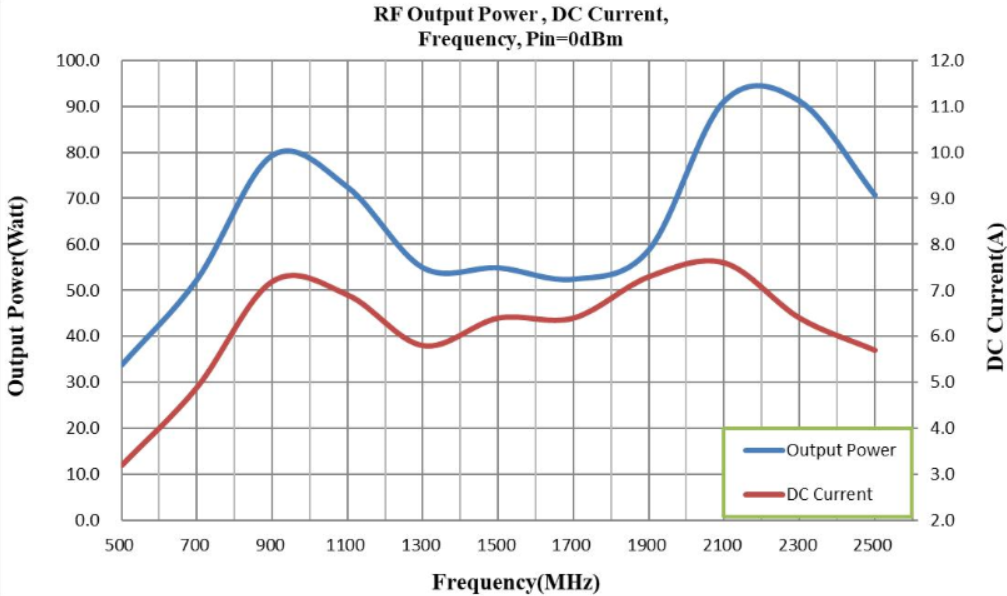

Anhänge und Leistungsdaten
