EMC2G56G45A
射频功率放大器
2.5 GHz - 6 GHz / 35 Watts
The EMC2G56G45A is a broadband high-power amplifier operating between 2.5 GHz and 6 GHz.
Delivering a saturated output power of 35 W with a typical power gain of 48 dB, this amplifier utilizes advanced solid-state technology to ensure excellent power density, high efficiency, and wide dynamic range. It is ideal for broadband mobile jamming, band-specific high power applications in the P/L/S frequency bands, and EMC immunity testing.
主要特点
- Solid-State Class AB Design – Proven architecture for high reliability and ruggedness
- Instantaneous ultra broadband – Coverage across the whole 2500 - 6000 MHz frequency band
- 支持 CW、AM 和 FM 调制 – 可根据要求提供其他格式
- 内置控制和保护——智能电路确保安全和最佳运行
- 可堆叠和机架安装 – 轻松集成到实验室和测试设置中
- 多功能 - 适合各种实验室测试应用
- 高效率和坚固的结构 - 专为在恶劣环境中运行而设计
- 简洁 - 一键操作，即可开始测试
规格
| 频率范围 | 2.5 - 6 GHz |
| 饱和功率（Psat） | 35 瓦（分钟） |
| 功率增益 | 48 分贝（典型值） |
| 增益平坦度 | ± 1.0 分贝（典型值） |
| 谐波（@10W） | -25 dBc（典型值） |
| 杂散信号 | -70 dBc（典型值） |
| 输入回波损耗 | -10 分贝（最大） |
| 电源 | 100-240 伏 @ 50/60 赫兹 |
| 连接器 | N型精密母头 |
| 冷却 | 强制通风 |
| 尺寸（长x宽x高） | 485×482×180 毫米 |
| 重量 | 20 千克 |
| 工作温度 | -20 to +70 ℃ |

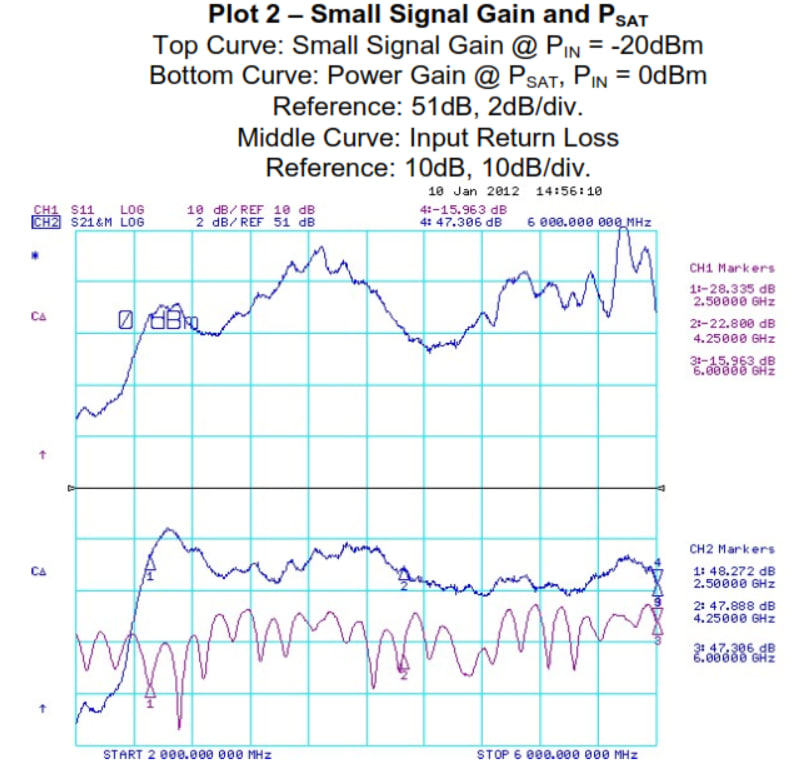

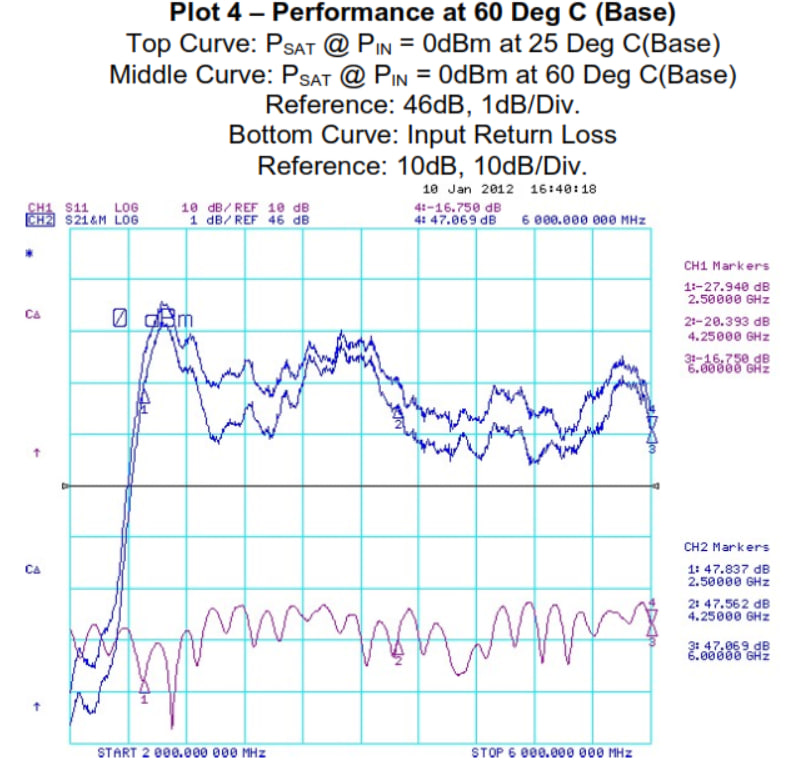

附件和性能数据
