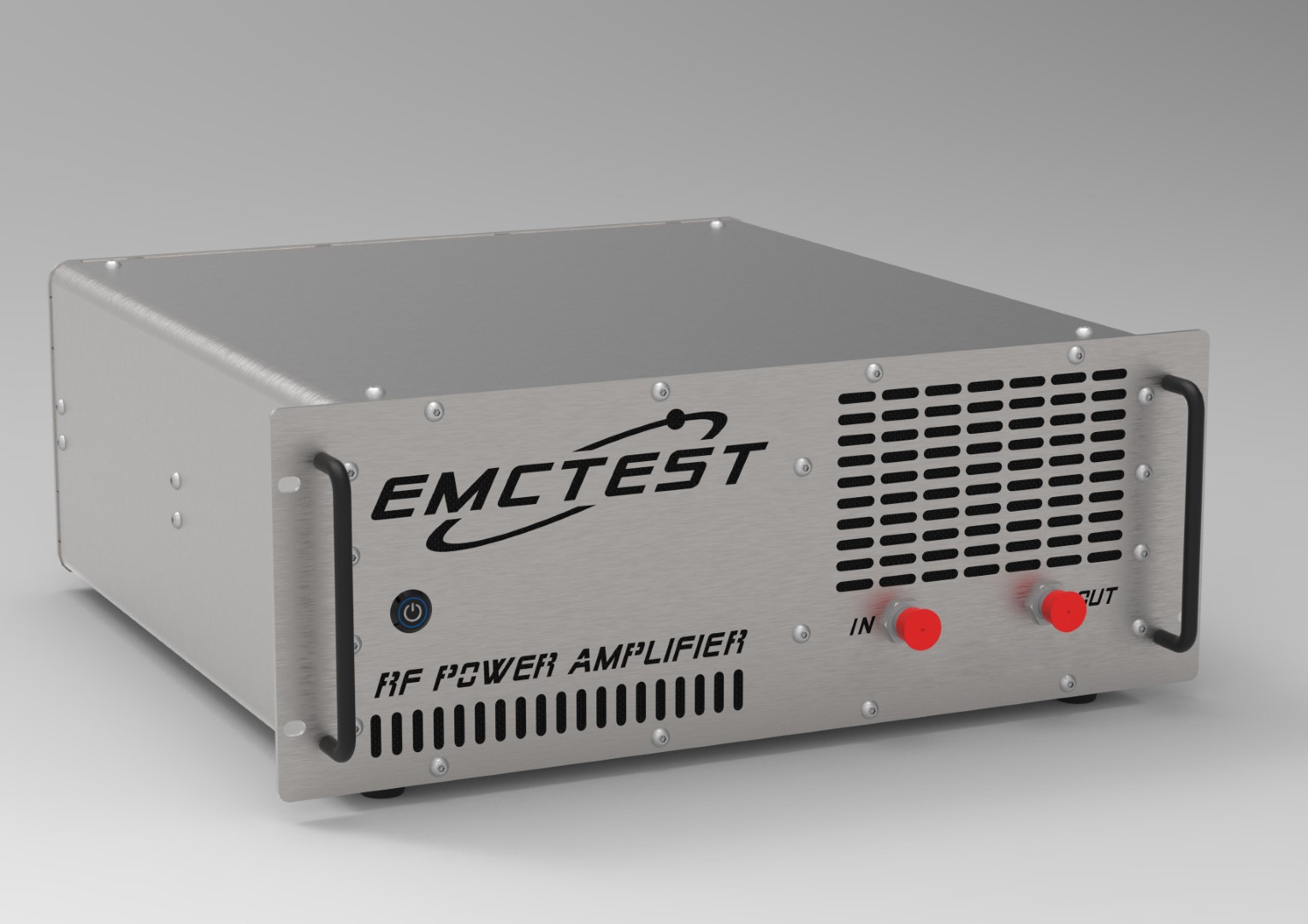

EMC20M1G49C
射频功率放大器
20 MHz - 1000 MHz / 80 Watts
EMC20M1G49C 是一款宽带高效放大器，专为辐射抗扰度测试、宽带移动干扰和线性应用而设计。
它采用先进的 LDMOS 固态技术，可提供 80 W (49 dBm) 的典型饱和输出功率和 49 dB 的增益。该放大器安装在坚固的机箱中，可确保卓越的功率密度和低失真，使其成为 IEC/EN 61000-4-3 和 61000-4-6 测试应用的理想选择。
主要特点
- 固态 AB 级设计 – 经过验证的耐用性和性能架构
- 超宽带操作 – 瞬时覆盖 20 MHz 至 1 GHz
- 支持 CW、AM 和 FM 调制 – 可根据要求提供其他格式
- 内置控制和保护——智能电路确保安全和最佳运行
- 可堆叠和机架安装 – 轻松集成到实验室和测试设置中
- 多功能 - 适合各种实验室测试应用
- 高效率和坚固的结构 - 专为在恶劣环境中运行而设计
- 简洁 - 一键操作，即可开始测试
规格
| 频率范围 | 20 - 1000 MHz |
| 饱和功率（Psat） | 80 功率（典型值）@ 49 dBm |
| 功率增益 | 49 分贝（典型值） |
| 增益平坦度 | ±2.0 分贝（最大） |
| 谐波（@50W） | -10 dBc（典型值） |
| 杂散信号 | -55 dBc（典型值） |
| 输入回波损耗 | -10 分贝（典型值） |
| 电源 | 100-240 伏 @ 50/60 赫兹 |
| 连接器 | N型精密母头 |
| 冷却 | 强制通风 |
| 尺寸（长x宽x高） | 485×482×180 毫米 |
| 重量 | 20 千克 |
| 工作温度 | -20 至 +60 ℃ |

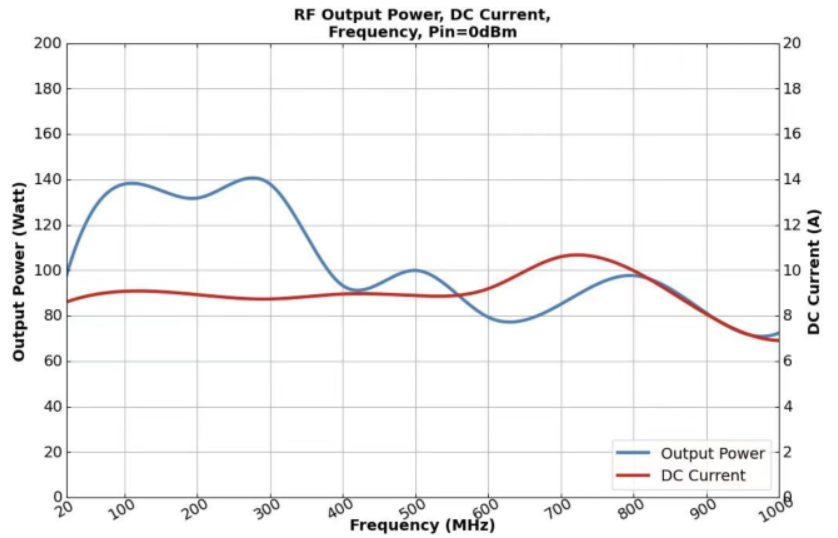

附件和性能数据
